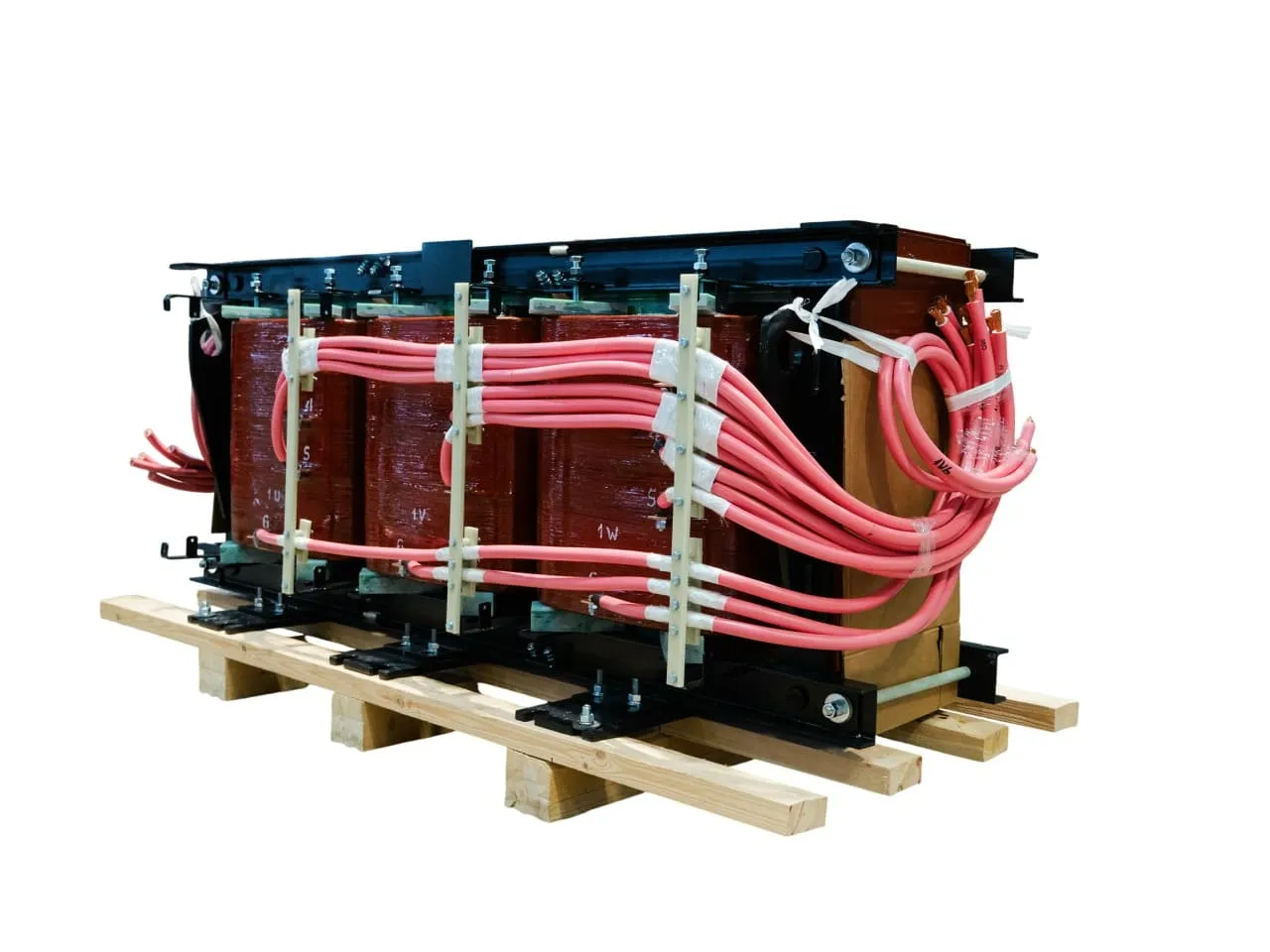

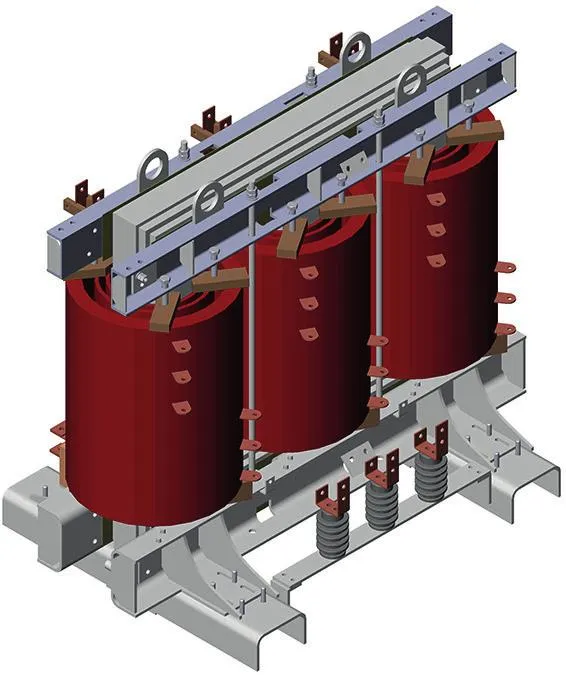

Трансформаторы трехобмоточные специального назначения

Заказать

Материал обмоток

Cu-Cu, Al-Al

Соединение обмоток

Y/Y/Yn-0-0

Частота

50 Гц

Переключение (ПБВ)

± 15%

Класс изоляции

H

Таблица основных параметров

ПараметрыЗначение

Мощность, кВА

180 110/70 - 3750 1200/2500

Тип

TC (RG)

ВН-НН, кВ

6000 230 - 10000 690

Рк 115 С, Вт

1641 - 19200

P₀, W

729 - 5300

Uₖ 115°C, %

3,9 - 6,5

Длина L, мм

1350 - 2500

Ширина W, мм

800 - 1800

Высота H, мм

900 - 2450

Общий вес, кг

1750 - 10060

В таблице указаны справочные данные. Возможно изготовление трансформаторов с нестандартными характеристиками.
