Общепромышленные трансформаторы

Изготовление промышленных трансформаторов в Калининграде. Для заводов, цехов и производств — понижающие и повышающие модели. Сделаем трёхфазные и однофазные. Гарантия завода.
Общепромышленные трансформаторы
Заказать
Материал обмоток
Cu-Cu, Al-Al
Соединение обмоток
D/Yn-11
Частота
50 Гц
Переключение (ПБВ)
± 15%
Класс изоляции
Н

Силовой трансформатор ТС (RG) производят при использовании технологии RESIN GLASS FIBER (RGF), где применяется электроизоляционная система и специальный наполнитель (композитный армирующий материал, в основе которого находится электротехническое стекло).

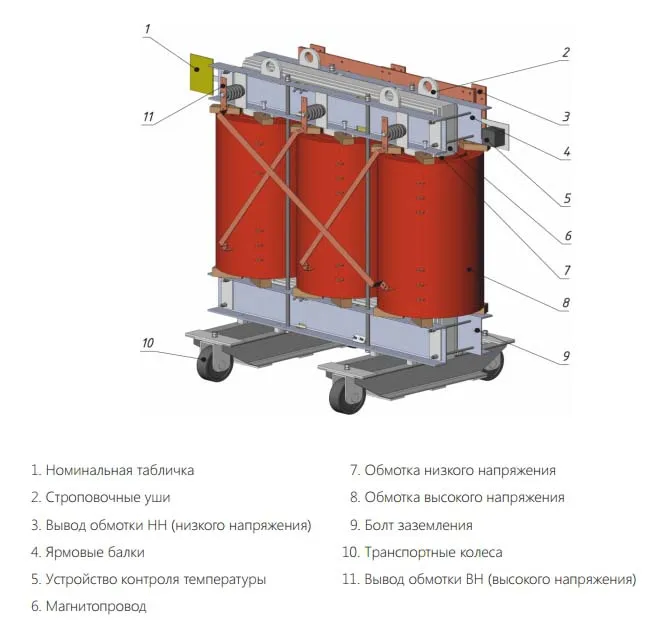

Scheme_item

Таблица основных параметров

ПараметрыЗначение
Мощность, кВА
100 - 3150
Тип
TC (RG)
ВН-НН, кВ
6 - 0,4
Рк 115 С, Вт
1350 - 25000
P₀, W
400 - 4300
Uₖ 115°C, %
3 - 6
Длина L, мм
1600 - 2425
Ширина W, мм
700 - 1640
Высота H, мм
1000 - 2400
Общий вес, кг
850 - 7760
В таблице указаны справочные данные. Возможно изготовление трансформаторов с нестандартными характеристиками.

Фотографии

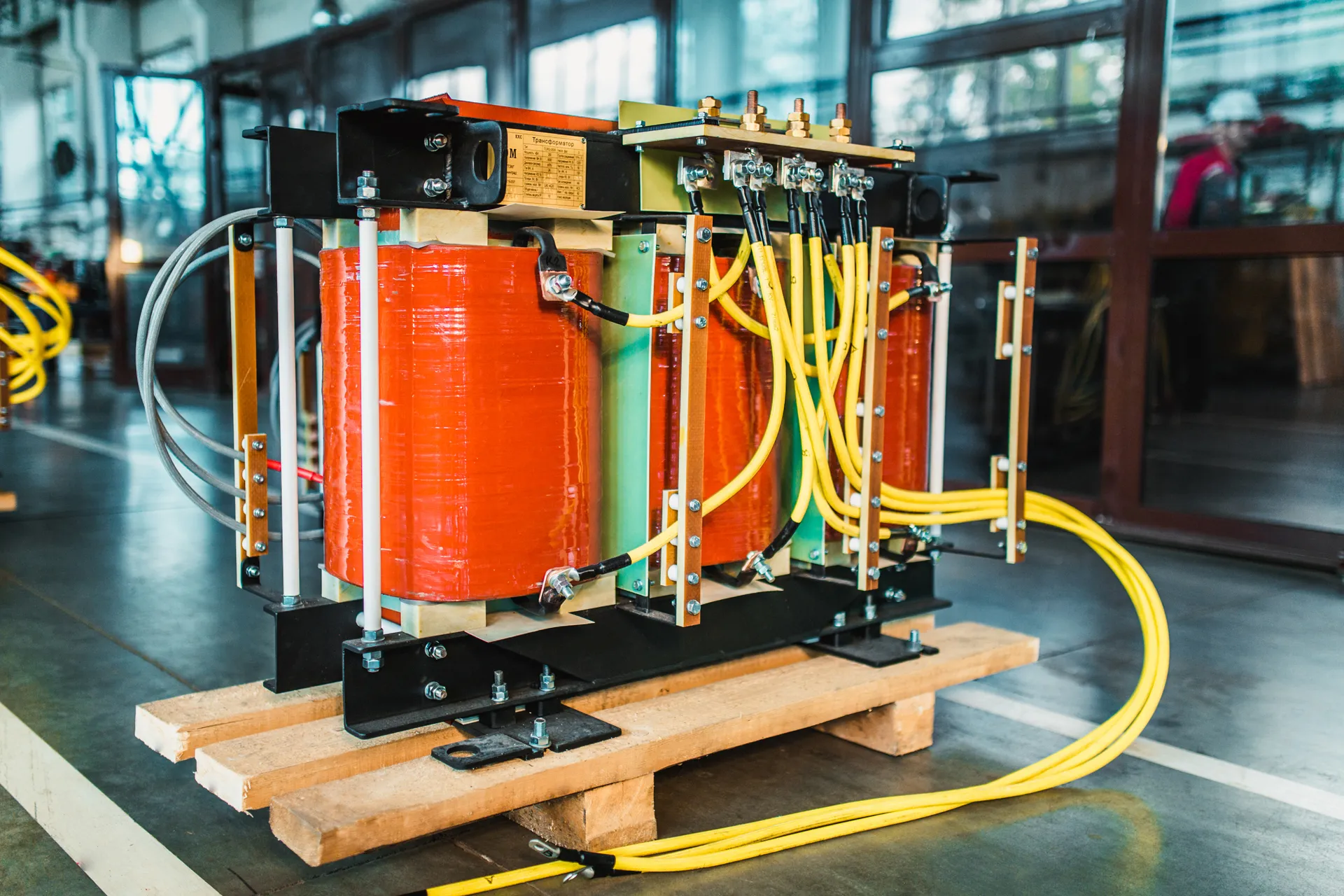

image_1image_2image_3

Назначение:

Силовой трансформатор ТС (RG) предназначен для эксплуатации в умеренном климате на высоте ≤1000 м над уровнем моря, в хорошо проветриваемых помещениях или на открытом воздухе. Исключено использовать такой трансформатор в среде с содержанием паров щелочи, кислоты и взрывоопасных смесей.

Температура окружающего воздуха +40°С (313 К), усредненная температура при работе до +20°С (293 К). Общепромышленные трансформаторы устанавливаются в специальный корпус и может эксплуатироваться на поверхности и в шахтах, рудниках, содержащих высокий уровень газа и пыли.

Преимущества:

Основные преимущества:

  • устойчивость к динамическому усилию при коротких замыканиях, за счет высокой механической прочности;
  • допускаются «холодные пуски»;
  • высокая электрическая прочность композитного материала обеспечивает устойчивость к коммутационному и атмосферному перенапряжению и уменьшает степень разрушения при возможных коротких замыканиях в сети.
